IDE硬盤接口的由來

IDE（Integrated Drive Electronics）翻譯成中文叫做"電子集成驅動器"，他的本意是指把控制器與盤體集成在一起的硬盤驅動器。這種做法減少了接口電纜數目和長度，數據傳輸?shù)目煽啃缘玫搅嗽鰪?qiáng)，而且不必?fù)?dān)心硬盤與控制器的兼容性問題和用戶安裝困難問題。我們通常所說的IDE指的是主板和硬盤連接的一種接口，IDE接口也稱PATA接口，即Parallel ATA（并行傳輸 ATA）。

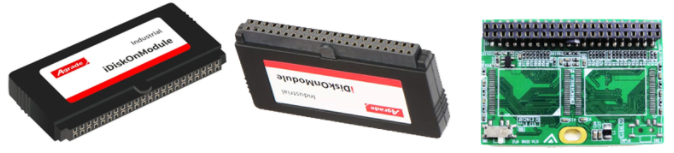

IDE DOM電子硬盤正是把控制器和閃存芯片集成在一起的硬盤驅動器，我們把它叫做DOM（Disk On Module）電子盤。

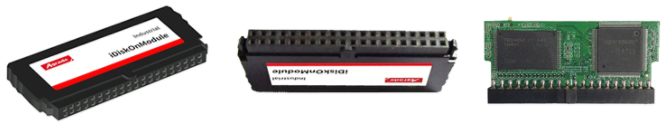

DOM電子盤有40Pin和44Pin兩種接口，可以直接與40-Pin 或 44-Pin 的母板IDE連接器連接。

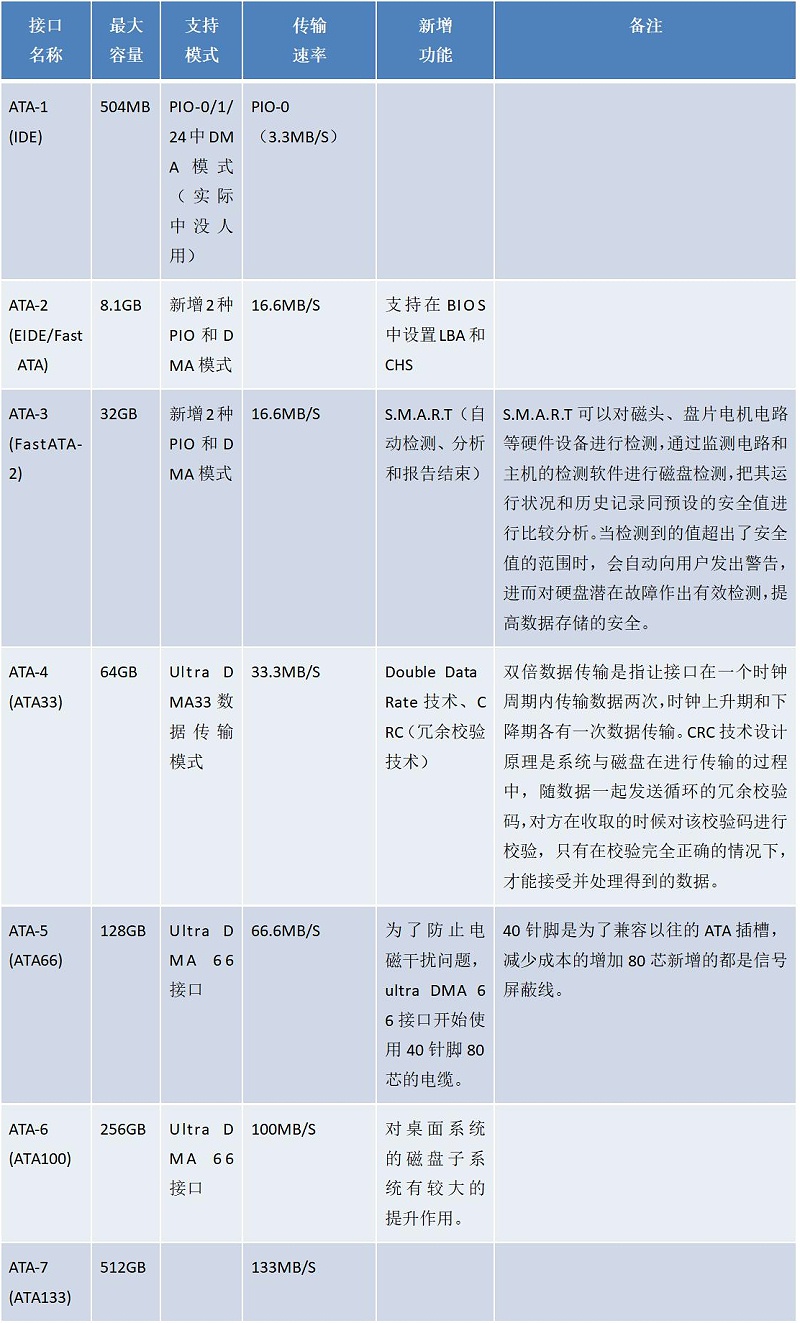

ATA物理接口規范

IDE數據傳輸模式

PIO模式（Programming Input/Output Model）：

通過CPU執行I/O端口指令來進行數據讀寫的數據傳輸模式，是最早的硬盤數據傳輸模式。在PIO模式下，硬盤控制器接收到硬盤驅動器傳輸過來的數據之后，必須由CPU發出信號將這些數據復制到內存中。PIO模式可分為PIO mode0、PIO mode 1、PIO mode 2、PIO mode 3 和PIO mode 4。數據傳輸速率：3.3MB/S—16.6MB/S。

DMA模式（Direct Memory Access）：

在DMA模式下，CPU只需向DMA控制器下達命令，讓DMA控制器來處理數據的傳送。DMA控制器直接將數據復制到內存的相應地址上，數據傳輸完畢之后，再把信息反饋給CPU。DMA模式分為Single-Word DMA（單字節DMA）和Multi-Word DMA（多字節DMA）兩種。傳輸速率16.6MB/S。

Ultra DMA模式（Ultra Direct Memory Access ）：

一般簡寫為UDMA，含義為高級直接內存訪問。在DMA優點的基礎上，增加了CRC（Cyclic Redundancy Check，循環冗余碼校驗）。在以往的數據傳輸模式下，一個時鐘周期只能傳輸一次數據，在UDMA模式下，逐漸應用了Double Data Rate 技術。在UDMA133之后，受限于IDE接口的技術規范，無論連接器、連接電纜還是信號協議都出現了很大的技術瓶頸，而且其支持的最高數據傳輸率也有限。在IDE傳輸率提高的同時，也就是工作頻率提高的同時，IDE接口交叉干擾、地下增多、信號混亂等缺陷也給其發展帶來了很大的制約，已逐漸被SATA、M.2等接口取代。
